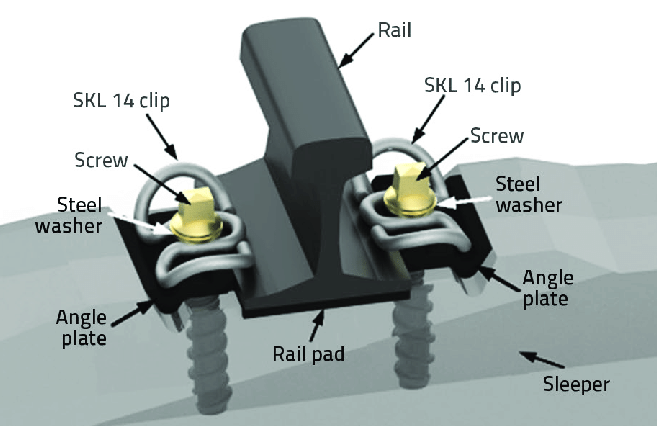

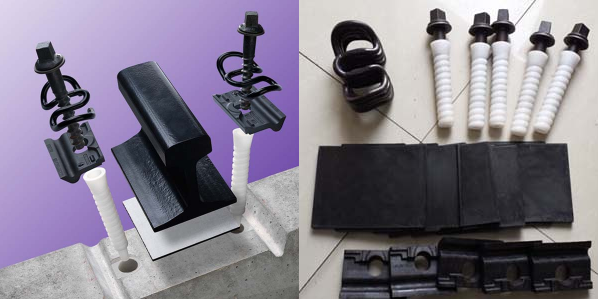

Клемочная система типа W14 предназначена для железнодорожных линий категории A, B, C и D в соответствии со стандартом PN-EN 13481-2:2017 с максимально допустимой нагрузкой на ось 260 кН. В зависимости от требований заказчика система поставляется с рельсовой прокладкой высокой или низкой статической жесткости. Благодаря среднему контуру зажима, расположенному над подошвой рельса, крепление рельса характеризуется дополнительной эластичностью. Это исключает возможность перегрузки рычагов зажимов и их пластической деформации, а также предотвращает вращение рельса. Система соответствует требованиям стандарта PN-EN 13481-2:2017.
1. Колея: 1435 мм
2. Продольное сопротивление стального рельса: как правило, сечение больше 9 кН (каждая группа крепежных элементов), а сечение с низким сопротивлением — это сечение (каждая группа крепежных элементов).
3. Жесткость узла: статическая жесткость прокладки под рельсом составляет 25-40 кН/мм, а статическая жесткость узла крепежной системы — 30±5 кН/мм.
4. Циклическая прочность: крепежная система испытана в соответствии с EN13146-4. После 3 миллионов циклов нагрузки детали не повреждены, расширение колеи менее 6 мм, изменение силы застежки ≤20%, а изменение продольного сопротивления рельса ≤20%. Изменение статической жесткости узла составляет не более 25%. (Параметр тестовой нагрузки: Pv/cosα=56 кН L/V=0.50, α=26°, α=26°).
5. Сопротивление изоляции: крепежная система испытана в соответствии с EN13146-5, и сопротивление изоляции между двумя рельсами больше 3 Ом·км и соответствует требованиям цепи пути.
6. Влияние суровых условий окружающей среды: после того, как крепежная система подверглась 300-часовому солевому распылению, описанному в EN13146-6, ее можно плавно разобрать с помощью ручного инструмента для разборки.
7. Регулировка положения рельса влево и вправо: регулировка положения одиночного рельса влево и вправо: -5～+5 мм; регулировка колеи: -10～+10 мм,
Шаг регулировки составляет 1 мм.
8. Величина регулировки высоты рельса: 20 мм; шаг регулировки составляет 1 мм.
9. Давление застежки пружинной планки и диапазон пружины: Пружинная планка типа II: давление застежки больше 5,5 кН, а диапазон пружины составляет 10 мм.
10. Сопротивление выдергиванию закладной гильзы: не менее 60 кН.
Преимущества крепежных элементов серии AL по сравнению с другими крепежными элементами для городского рельсового транспорта:
1. Базовая пластина под рельсом изготовлена из высокопрочного нейлона низкой жесткости вместо чугуна и резины под железной пластиной. Производственный процесс относительно экологически чистый, с меньшим количеством деталей, а нейлон обладает хорошей долговечностью, в отличие от железной опорной пластины, которая подвержена коррозии.
2. Изоляционные характеристики подрельсовой подложки из нейлона намного выше, чем у других крепежных элементов, что защищает подрельсовое основание от блуждающих токов.
3. В качестве крепежных деталей используются эластичные зажимы общего типа II, используются обычные колья, гильзы и калибровочные блоки, что удобно для установки и технического обслуживания.
И обладает универсальностью и взаимозаменяемостью.
4. Конструкция простая и легкая, что снижает трудоемкость рабочих при укладке и техническом обслуживании.
5. Жесткость базовой пластины под рельсом намного меньше, чем у железной пластины, что может снизить вибрацию и шум.
A система крепления рельсов является важнейшим компонентом в мире железнодорожной инфраструктуры. Она служит соединением между рельсом и нижележащей несущей конструкцией, обеспечивая безопасную и эффективную работу поездов.
Система крепления рельсов спроектирована с точностью и инженерным совершенством. Она обычно состоит из различных элементов, таких как зажимы, крепежные элементы и изоляторы. Эти компоненты работают согласованно, чтобы надежно удерживать рельс на месте. Зажимы, например, тщательно подобраны по форме, чтобы захватывать рельс с нужным усилием. Они изготовлены из высококачественных материалов, часто из стальных сплавов, которые обеспечивают прочность и долговечность. Это важно, поскольку они должны выдерживать постоянные вибрации и большие нагрузки, создаваемые проходящими поездами.
